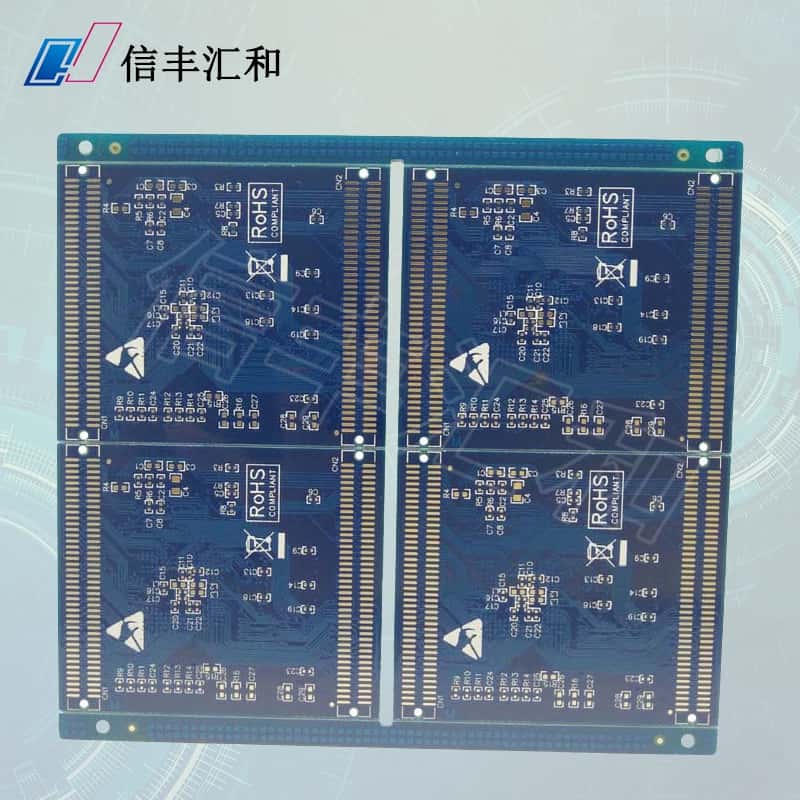

密度印制电路板是一种应用广泛的电子元器件,它在电子产品的制造过程中发挥着重要作用。通过在钻孔层、技术层以及封装层等方面的设计和优化,高密度印制电路板可以在有限的空间内承载更多的电子元件,从而提高了整个电路板的功效和性能。然而,高密度印制电路板存在着几个缺点值得注意。

高密度印制电路板定义,高密度印制电路板存在的缺点是什么?

首先,高密度印制电路板的制造和加工成本较高。相比于传统的印制电路板,高密度印制电路板需要更加先进的工艺和设备,从而导致制造成本的提高。特别是在设计复杂的多层印制电路板时,所需的工艺和设备更加复杂和昂贵,这无疑增加了电子产品的生产成本。

其次,由于高密度印制电路板的设计更加复杂,制造过程中容易出现错误。一旦设计或加工中的错误发生,往往需要耗费大量的时间和资源才能进行修复或重新制造,这极大地延长了产品的交付周期。

此外,高密度印制电路板容易受到电磁干扰和故障的影响。由于电子元件之间的距离非常接近,如果设计和制造过程中没有进行良好的电磁屏蔽和干扰防护措施,就容易导致电磁干扰问题的出现。而且,由于高密度元件的接触面积较小,更容易受到潮气、腐蚀等环境因素的影响,从而增加了电路板发生故障的风险。

最后,高密度印制电路板的维修和升级困难。由于高密度印制电路板设计的紧凑性和复杂性,维修和更换电子元器件时很难进行精确的操作,容易引起其他元件的损坏。同时,高密度印制电路板往往需要定制化的设计,因此在需要进行升级和更换元器件时,很难找到完全匹配的替代品,从而让产品的维护和升级变得更具挑战性。

综上所述,高密度印制电路板作为一种先进的电子元件,在电子产品的发展中具有重要的地位和作用。然而,它的制造成本高、易出错、容易受到电磁干扰和故障的影响,以及维修和升级困难等缺点,仍然需要我们认真对待和解决。相信随着科技的不断进步和创新,高密度印制电路板将在未来得到更好的发展和应用。
