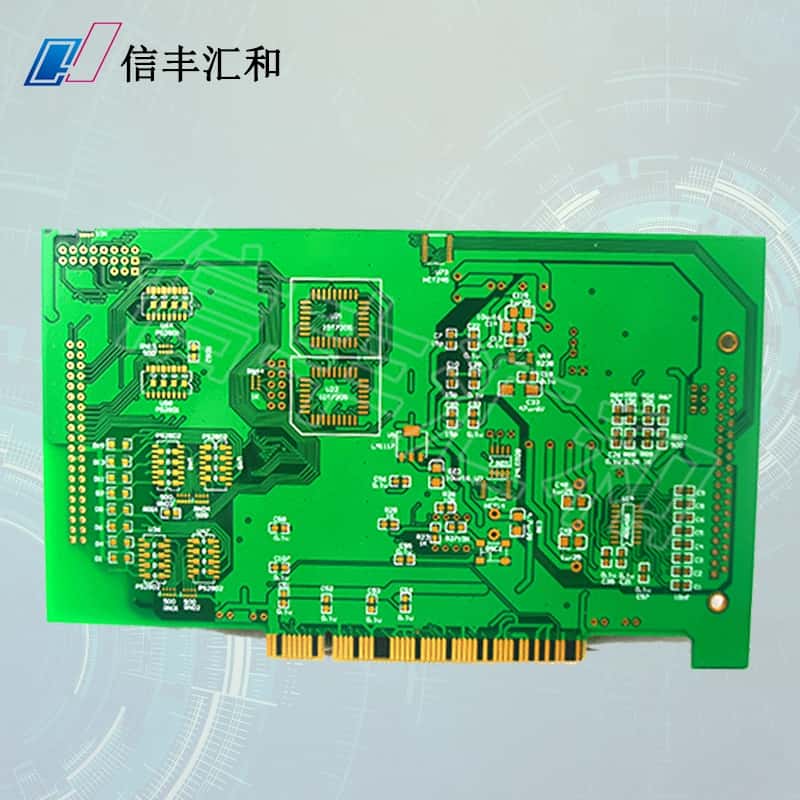

PCB光板是一种用于电路板制作的关键工具。PCB光板是在光敏材料上覆盖一层光掩膜制作而成的,其中包含了电路板上各个功能电路的布置信息。PCB光板的制作过程十分关键,下面将介绍一下PCB光板制作的基本流程。

pcb光板是什么意思,pcb光板制作过程介绍

第一步,设计电路布局。首先需要根据电路设计需求,使用电路设计软件绘制电路的布局图。电路布局的合理与否会影响到电路性能的稳定性和功耗等方面,因此在设计过程中需要特别注意。

第二步,将电路布局镀上一层铜皮,形成导线。这个过程中需要采用一种叫做阻焊膏的材料对不需要导线的区域进行覆盖,以避免电路线路之间的短路。

第三步,制作PCB光板。在电路板上覆盖上光敏材料,然后将电路布局导入光刻机中,通过紫外线照射光敏材料,形成电路线路和元器件的图案。

第四步,蚀刻。将电路板放入蚀刻液中,蚀刻液会将未被光照到的光敏材料蚀刻掉,只留下所需的电路和元器件图案。

第五步,钻孔。在电路板上钻孔,以便于将元器件和电路贴片焊接连接。

第六步,制作印刷层。在电路板上印刷上文字和标识,方便后续的电路维护和运维。

通过以上几个步骤,一个完整的PCB光板就制作完成了。PCB光板的制作过程虽然复杂,但是它的意义却是非常重要的。

首先,PCB光板制作过程中的布线过程可以更加精细,线路之间的间距可以更小,从而使电路板整体可靠性更高,对信号传输的干扰也更小。

其次,PCB光板的制作流程更加标准化和规范化,可以大大提高电路板制作的效率和质量。

此外,PCB光板的制作还可以实现小型化和集成化,使得电路板的体积更小,功能更强大。这对于电子产品的研发和生产都具有非常重要的意义。

总之,PCB光板的制作过程非常关键,它能够为电子产品的研发和生产提供可靠的电路基础。同时,PCB光板的制作过程也体现了科技发展的先进性和规范性。
